COMPRESOR AC

Kompresor merupakan komponen yang bekerja menghisap dan memompa refrigerant agar dapat bersirkulasi ke seluruh unit AC mobil, sehingga terdapat perbedaan tekanan, baik sebelum atau sesudah masuk kedalam kompresor. Prinsip kerja kompresor mirip dengan ‘jantung’ pada tubuh manusia dan refrigerant sebagai darahnya.

Tenaga penggerak kompresor untuk mensirkulasikan refrigerant berasal dari tenaga mesin. Dengan perantaraan belt, pulley dan magnetic clutch, kompresor dapat berputar seirama dengan putaran mesin. Dengan adanya pembagian tenaga mesin untuk menggerakkan kompresor, maka beban mesin akan bertambah, sehingga secara otomatis konsumsi bahan bakar pun akan meningkat. Compressor itu sendiri berfungsi untuk memompakan refrigrant yang berbentuk gas agar tekanannya meningkat sehingga juga akan mengakibatkan temperaturnya meningkat.

Proses Kerja  kompresor adalah untuk memastikan bahwa suhu gas refrigeran yang disalurkan ke kondenser harus lebih tinggi dari suhu condensing medium. Bila suhu gas refrigeran lebih tinggi dari suhu condensing medium ( udara atau air) maka energi panas yang dikandung refrigeran dapat dipindahkan ke condensing medium akibatnya suhu refrigerant dapat diturunkan walaupun tekanannya tetap.

Oleh karena itu kompresor harus dapat mengubah kondisi gas refrigerant yang bersuhu rendah dari evaporator menjadi gas yang bersuhu tinggi pada saat meninggalkan saluran discharge kompresor. Tingkat suhu yang harus dicapai tergantung pada jenis refrigeran dan suhu lingkungannya.

Dilihat dari prinsip operasinya, maka kompresor dapat dibedakan menjadi dua yaitu :

A.    Rotary Action/ Sistem Gerak Putar

Pada rotary action compressor, efek kompresi diperoleh dengan menekan gas yang berasal dari ruang chamber menuju ke saluran tekan yang berdiameter kecil untuk menurunkan volume gas. Berikut beberapa jenis compressor dengan sistem rotary :
1.  Tipe Through Vane

Kompresor tipe ini memiliki dua buah bilah (vane) yang terpasang saling tegak lurus pada bagian dalam silinder. Jika rotor berputar maka bilah akan bergeser pada arah radial dan menyentuh bagian dalam silinder (stator). Ruang yang dibentuk oleh bilah, dinding silinder dan rotor membentuk ruang pemasukan dan pengeluaran refrigeran.

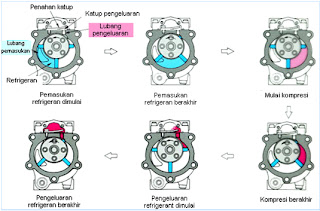

Pada saat bilah berputar bersama rotor, gaya sentrifugal bekerja pada bilah sehingga bergerak menyentuh dinding stator. Ketika saluran pemasukan terbuka, refrigeran terhisap masuk. Seiring berputarnya bilah, refrigeran yang sudah masuk kemudian dikompresikan dengan cara mempersempit ruang dan selanjutnya menekan refrigeran pada saluran pengeluaran. Terlihat pada gambar bahwa pada saat terjadi langkah pengeluaran refrigeran, pada sisi lain dari rotor dan bilah melakukan langkah pemasukan refrigeran.

                     2. Tipe Scroll

Tipe kompresor ini terdiri dari scroll tetap dan scroll putar. Ruang pemasukan dan pengeluaran terbentuk di antara scroll putar dan scroll tetap saat scroll putar diputar oleh poros kompresor. Ketika lubang pemasukan terbuka, refrigeran terhisap masuk kemudian dibawa berputar sambil dimampatkan hingga mencapai lubang pengeluaran untuk disalurkan ke kondensor pada kondisi bertekanan tinggi.

B.     Mechanical Action / Sistem Gerak Bolak-Balik (tipe torak)

Pada Mechanical Action compressor, efek kompresi gas diperoleh dengan menurunkan volume gas secara reciprocating. Yang termasuk dalam jenis ini adalah : Kompresor Torak.

Kompresor didesain dan dirancang agar dapat memberikan pelayanan dalam jangka panjang walaupun digunakan secara terus menerus dalam sistem refrigerasi kompresi gas. Untuk dapat melakukan performa seperti yang diharapkan maka kompresor harus bekerja sesuai kondisi yang diharapkan, terutama kondisi suhu dan tekanan refrigeran pada saat masuk dan meninggalkan katup kompresor.

Compressor tipe Reciprocating/Torak mengubah putaran crankshaft menjadi gerakan bolak-balik pada piston. Berikut beberapa jenis compressor dengan sistem torak :
1. Tipe Crank

Pada tipe ini sisi piston yang berfungsi hanya satu sisi saja, yaitu bagian atas. Oleh sebab itu pada kepala silinder (valve plate) terdapat dua katup yaitu katup isap (suction) dan katup penyalur (Discharge).

Pada saat piston bergerak ke bawah, ruangan di atas piston volumenya membesar sehingga tekanannya turun. Katup pemasukan bergerak membuka sehingga refrigeran terhisap masuk. Poros engkol yang berputar akan menggerakkan piston untuk bergerak ke atas, tekanan di atas piston naik dan menyebabkan katup pengeluaran membuka sehingga refrigeran terdorong keluar menuju ke kondensor.


2. Tipe Swash Plate

Terdiri dari sejumlah piston dengan interval 72^o untuk kompresor 10 silinder dan interval 120^o untuk kompresor 6 silinder. Cara kerja piston pada tipe ini, yaitu apabila salah satu sisi melakukan langkah kompresi maka sisi lainnya melakukan langkah isap.

Piston akan bergerak ke kanan dan kiri sesuai dengan putaran piringan pengatur (swash plate) untuk menghisap dan menekan refrigeran. Saat piston bergerak ke arah dalam dalam, katup pemasukan terbuka dan menghisap refrigerant ke dalam silinder. Sebaliknya ketika piston bergerak keluar katup pemasukan menutup dan katup pengeluaran membuka untuk menekan refrigeran keluar. Katup pemasukan dan pengeluaran yang bekerja satu arah mencegah terjadinya pemasukan balik.

3. Tipe Wobble Plate

System kerja kompresor tipe ini sama dengan kompresor tipe swash plate. Namun, dibandingkan dengan kompresor tipe swash plate, penggunaan kompresor tipe wobble plate lebih menguntungkan diantaranya adalah kapasitas kompresor dapat diatur secara otomatis sesuai dengan kebutuhan beban pendinginan. Selain tiu, pengaturan kapaitas yang bervariasi akan mengurangi kejutan yang disebabkan oleh operasi kopling magnetic (magnetic clutch).

Cara kerjanya,  gerakan putar dari poros kompresor diubah menjadi gerakan bolak-balik oleh plate penggerak (drive plate) dan wobble plate dengan bantuan guide ball. Gerakkan bolak-balik ini selanjutnya diteruskan ke piston melalui batang penghubung.
